电晕（雷电--电击）燃烧技术与RCO、臭氧发生器、区别及能耗分析

一、目前市场上同类产品对比一览表：

注：专利电晕燃烧氧化设备废气处理原理解析；
（1）通过高压雷电火花电击分解废气。无需活性炭等各种耗材！无危废产生！用户运行费用低！
（2）通过高压雷电火花瞬间所产生的3000度高温燃烧废气。
（3）通过电击废气中的氧气，产生臭氧，氧化废气。
（4）利用电场产生的废热催化还原废气，使电能耗能充分得到利用！
（5）在雷  电和臭氧作用下，对于废气中的臭味及各种臭味得到充分的消除！废气除臭的*佳利器！
（6）本设备根据上述作用，可以独立对废气进行处理，无需活性炭吸等其它附设备可以单独使用！
二、专利电晕燃烧氧化废气设备与原理相似的同类产品臭氧发生器的区别与解析；
1、放电间隙区别:
臭氧发生器：放电间隙是0.2毫米、
电晕雷电燃烧：放电间隙2毫米。
2、气源和气体通过量不同：
臭氧发生器：大型臭氧发生器，因为只有0.2毫米的放电间隙，通过气量小，所以只能采用纯氧气、做臭氧生成原材料。
电晕雷电燃烧：因为：放电间隙2毫米，放电体中间管道同时通过气体，所以是臭氧发生器气体通过量的数百倍。
3、同等电耗功情况下做工有效率不同：
臭氧发生器：臭氧发生器用于臭氧生成部分功耗有效率不足30%....？
解析：（1）臭氧发生器需配备制氧机和大型空气压缩机、需要配备氧气源和高压空气、这部分电耗、超过臭氧发生器本身电耗的电耗。这部分电耗严重、本产品无需省去。
（2）臭氧发生器工作过程中、产生大量的废热、需要配备冷水机降温让费掉一定电耗和废水。
电晕雷电燃烧：无需冷却水可以节约掉这部分电耗和水耗。
（3）电晕燃烧设备自身的热量参与催化废气燃烧，因为本设备降温是靠通过的废气带走余热，所以：电晕燃烧系统能耗利用率达到98%以上。

(4)、处理废气模式的区别：
臭氧发生器：是将制备好的臭氧气体添加到废气混合塔内混合氧化过程。
电晕雷电燃烧：直接通过电火花瞬间3000度高温燃烧废气，并同时将废气中的氧气通过电晕技术转化成臭氧氧化废气。
(5)、应用中关于臭氧废气的处理：
如果客户要求排放中不能有臭氧气体、我们可以在排气管道末端安装、臭氧还原催化系统直接还原掉剩余残留的臭氧气体。
A、处理方式有两种：*催化还原、第二种就是热还原！今天重点解析催化还原系统！
催化还原系统在废气处理行业的应用；
催化还原工艺目前（北京光大集团）已经在垃圾焚烧（发电）废气残留臭氧还原处理方面普遍采用
还原催化剂使用量及造价分析：

A. 催化剂使用体积应按照空速20000~50000h-1及风量计算
B. 若风速超过1.5m/s，则催化剂堆放高度应大于横截面的*长边。
C、应用按照1万立方米/小时计算；催化还原剂使用量：0.2m³---0.5m³、目前还原催化剂市场价格6万/m³，还原剂使用寿命1--3年，根据使用情况按需更换。
10000m³/H 废气设备，需要配备0.2m³---0.5m³  ，所需费用：1.2万--3万元。
D、催化剂实物与活性炭对比照片：左边活性炭基础活性炭是350度烧制、右边陶瓷基础的、，陶瓷蜂窝是800度烧制价格6万元m³、陶瓷基础的价格10万m³、使用寿命长30%
(6)、废气通过处理量：根据不同废气处理难易程度及客户要求合理定向设计废气处理量：
我们目前采用的实际过气管道直径76的不锈钢管道、减去钢管壁厚和电晕介质壁厚过气部分内直径66毫米、
过气量按照单管500立方米每小时计算、每分钟过气量：8.3立方米每秒过气量：0.138立方米。
目前我们是根据基础雷电管长度是1米计算，对于低浓度废气我们可以做管长50厘米的雷电场电耗也可以降低50%
(7)1米单管工作理论功耗：500W÷500m³=1W功耗/m³=0.001度电耗
0.5米单管工作理论功耗：250W÷500m³=0.5W功耗/m³=0.0005度电耗
(8)、用户废气处理运行成本按照1元/度电价计算处理1m³米废气所需成本；1元/度X0.001度=0.0005--0.001元/ m³、
(9)、处理10000立方米废气采用1米雷电场管所需电费：
0.001元/m³x10000立方米=10元+运行损耗5元、按照1.5元计算处理成本。
处理10000立方米废气电晕燃烧处理成本：15元≤10000 m³
              加风机功耗3KW运行电费3元/小时。
1米长雷电管电晕燃烧氧化15元+风机3元=合计运行费用：18元/小时。
0.5米长雷电管电晕燃烧氧化7.5元+风机3元=合计运行费用：10.5元/小时。
(10)专利技术电晕氧化燃烧设备照片

A、电晕（雷电）燃烧照片：

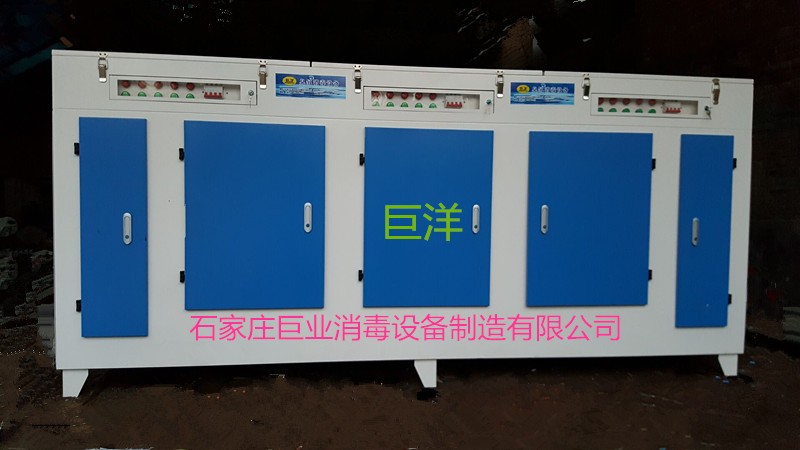

B、设备外观照片：

三、专利雷电电晕燃烧氧化废气设备与原理相似的同类产品RCO废气处理设备的比对与解析；
（一）、设备结构比较；
1、RCO废气处理设备主要构成：活性炭吸附箱、干式过滤箱、消防喷淋、不锈钢加热管、催化剂、吸附风机、脱附风机、板式换热器、吸附电动阀门、脱附电动阀门、催化燃烧炉、热电偶、电水阀、阻火器等多部分组成，运势安装调试复杂！
2、雷电电晕燃烧氧化废气设备：主要有，推动电源和蜂窝式雷电管组成，一体化设备运输安装更加简单。
（二）1万m³废气处理设备运行成本电耗比较：
1、RCO废气处理设备电耗：50KW。
2、雷电电晕燃烧氧化废气设备：7.5KW--15KW
（三）、处理效果对比：
1、RCO废气处理设备对于高浓度废气中的异味和臭味处理效果不是很明显。
2、雷电电晕燃烧氧化废气设备：在臭氧和雷击作用下，对于废气中的臭味和异味处理效果明显。
（四）、处理效果原因分析：
1、RCO废气处理设备废气处理、理论温度：260度--300度、
2、雷电电晕燃烧氧化废气设备处理、理论温度：雷电火花瞬间问度3000度、
（五）工作响应处理速度:RTO和RCO  都需要一个蓄热过程和时间，我们的雷电技术开机瞬间产生雷电场处理废气。
四、雷电电晕燃烧与等离子废气净化器相同点和区别：
1、相似点：都可以用来处理 VOC 有机废气，是利用高压放电时候产生的高能电 子和离子，分解废气分子。同时高能电子把氧分子分解成两个氧原子，并与氧 分子再次结合成臭氧，臭氧是强氧化剂，可以氧化有机污染物。
2、在同等电耗功率情况下雷电燃烧技术和负离子工作中产生臭氧的区别：
在废气处理过程中、臭氧是强氧化剂，可以氧化有机污染物，在废气的处理过 程中起着关键性的作用。 负离子由于基本没有火花（或微弱的火花）电击火花 是产生臭氧的关键因素，所以产生的臭氧量少在同等电耗功率情况下与雷击电场相比、仅为雷击臭氧产生量的 10%左右，雷击产生的臭氧效率大约是负离子产生臭氧量的 10 倍，所以雷击技术大约是等离子氧化效率的 10 倍氧化处理效率强度远 高于等离子。
3、电源放电区别：
等离子工作电源是整流后的直流高压电源，需要更高的电源电压作为驱动！
雷击电晕设备电源是无需整流是交流高压电源作为驱动，工作效率更高！
4、雷击电晕技术；雷电火花直接点击废气几乎可以击碎所有有机废气的分子链， 雷电火花瞬间温度达到 3000—6000 度高温催化燃烧废气，等离子瞬间*高温 度 1300 度。所以在高温燃烧方面，雷电电晕温度也远高于等离子温度。
五、雷击电晕设备目前市场实验应用情况：
2018年通过深圳华安实验室系统设计工程有限公司；
应用到了云南的橡胶厂！
2019年通过浙江沃源环保设备有限公司、
应用到印刷厂车间废气处理！
2020年应用到了浙江的污水处理场、污水池臭气处理。
2020年、南京卓学环境环保有限公司：
应用到鱼腥味道饲料车间除臭、已经完成初试、效果理想！过去应用等离子处理失败’
